Bagaimana Terminal Bus Bar Meningkatkan Efisiensi Distribusi Listrik?
2025-12-12

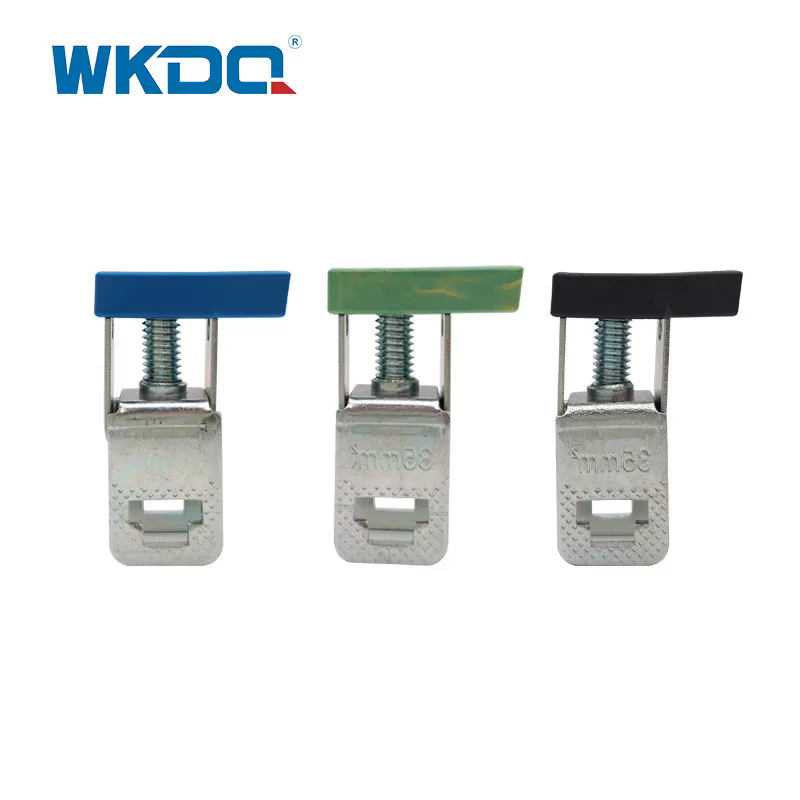

A bar terminal busadalah komponen pra-rekayasa konduktif yang dirancang untuk memusatkan, mendistribusikan, dan mengatur tenaga listrik dalam sistem industri, komersial, dan otomasi. Ini berfungsi sebagai titik persimpangan yang stabil untuk sirkuit listrik masuk dan keluar, memungkinkan aliran arus yang aman dan resistansi rendah sekaligus menyederhanakan arsitektur perkabelan. Dalam kerangka distribusi daya modern, terminal bus bar banyak diterapkan pada kabinet kontrol, rakitan switchgear, sistem penyimpanan energi, konverter daya, susunan fotovoltaik, sistem transportasi, dan unit kontrol mesin.
Untuk membentuk pemahaman dasar, tabel berikut menguraikan parameter teknis umum yang digunakan saat menentukan bus bar terminal dalam aplikasi industri:
| Parameter | Keterangan |
|---|---|
| Pilihan Bahan | Tembaga (TPC, ETP), Tembaga berlapis timah, paduan Aluminium |
| Rentang Peringkat Saat Ini | 50A–2000A tergantung pada penampang dan material |
| Dimensi Penampang | 10×3 mm hingga 50×10 mm dan seterusnya untuk pembuatan khusus |
| Tegangan Operasi | Umumnya 600V–1500V tergantung pada desain sistem |
| Tahan Suhu | −40°C hingga +120°C, lebih tinggi dengan pelapis khusus |
| Konfigurasi Pemasangan | Rel DIN, dipasang di panel, penyangga berinsulasi |
| Perawatan Permukaan | Pelapisan timah, pelapisan nikel, pelapisan epoksi |
| Isolasi | Dukungan komposit PVC, PA66, PC, fiberglass |
| Standar | UL508A, peraturan IEC/EN berdasarkan aplikasi |
Bagian selanjutnya dari teks ini mengeksplorasi bagaimana parameter-parameter ini selaras dengan ekspektasi kinerja, kebutuhan integrasi, dan pola adopsi di masa depan di sektor-sektor padat energi.
Fungsi Sistem, Pertimbangan Teknik, dan Logika Aplikasi
Dalam distribusi tenaga industri, insinyur kelistrikan mengevaluasi terminal bus bar berdasarkan kekuatan mekanik, efisiensi konduktif, ketahanan lingkungan, dan kompatibilitas dengan metode sambungan seperti sambungan baut, klem sekrup, lug daya, dan blok terminal modular. Tujuan fungsional utamanya adalah meminimalkan kerugian resistif, penurunan tegangan, dan titik panas dalam struktur kabel. Pemilihan material sangat penting: bus bar tembaga menunjukkan konduktivitas yang unggul dan disukai dalam sistem kontrol presisi, sementara opsi aluminium memberikan keunggulan bobot dan biaya dalam sistem tenaga skala besar di mana hilangnya konduktivitas dapat diimbangi dengan penampang yang lebih besar.
Tim teknik juga menilai kemampuan menahan arus pendek. Bus bar terminal harus tetap stabil secara struktural selama arus gangguan transien yang mungkin mencapai beberapa kali nilai nominalnya. Jarak yang tepat, penyangga insulasi, dan perhitungan rambat/jarak diperlukan untuk mencegah pembentukan busur dan memastikan kepatuhan terhadap pedoman peraturan. Perancang sistem juga mengevaluasi bagaimana bus bar terintegrasi dengan modul terminal, sekering, sakelar pemutus, dan perangkat semikonduktor daya, selaras dengan strategi aliran udara dan manajemen termal tingkat kabinet.
Arsitektur pemasangan memainkan peran penting dalam kecepatan instalasi dan efisiensi pemeliharaan. Desain rel DIN yang dapat disesuaikan mempercepat perakitan di lokasi, sementara batang bus yang dipasang di panel menawarkan kekakuan maksimum untuk lingkungan berarus tinggi. Untuk menjaga keandalan dalam jangka panjang, pelapisan pelindung seperti pelapis timah sering diterapkan untuk mencegah oksidasi dan penumpukan resistensi kontak, terutama di lingkungan yang terkena kelembapan, uap kimia, atau suhu yang berfluktuasi.
Pertanyaan dan Jawaban Umum
T: Faktor apa saja yang menentukan peringkat terminal bus bar saat ini?
J: Nilai arus bergantung pada bahan konduktor, luas penampang, kenaikan suhu yang diijinkan, dan lingkungan pendinginan sekitar. Standar peraturan juga menentukan pemanasan maksimum yang diizinkan, memastikan bus bar dapat menopang beban yang ditentukan tanpa deformasi mekanis atau risiko kerusakan insulasi.
T: Bagaimana pelapisan permukaan meningkatkan kinerja bus bar?
J: Perawatan pelapisan seperti timah atau nikel mengurangi oksidasi, mencegah korosi, menstabilkan resistansi kontak, dan memberikan ketahanan jangka panjang di bawah beban listrik. Dalam lingkungan dengan kelembapan tinggi atau korosif, pelapisan memastikan kinerja listrik yang stabil dan mengurangi frekuensi perawatan.
Perbandingan Lanskap, Skenario Penerapan Industri, dan Harapan ke Depan
Terminal bus bar semakin banyak digunakan di industri yang memerlukan distribusi daya kompak dengan keandalan tinggi dan manajemen kabel yang efisien. Fasilitas yang mengintegrasikan otomatisasi, robotika, sistem energi terdesentralisasi, atau jalur produksi modular mengandalkan bus bar untuk mengkonsolidasi kompleksitas perkabelan, mengurangi tenaga kerja instalasi, dan mencapai kejelasan sistem yang unggul. Dibandingkan dengan pengaturan kabel terminal tradisional, arsitektur bus bar menyediakan jalur perutean yang lebih bersih, pembuangan panas yang lebih baik, dan skalabilitas yang ditingkatkan saat memperluas atau mengkonfigurasi ulang beban listrik.
Tren manufaktur modern menekankan keberlanjutan, efisiensi beban, dan infrastruktur pemantauan digital. Dalam konteks ini, terminal bus bar mendukung aplikasi padat energi seperti sistem manajemen baterai, peralatan pengisian kendaraan listrik, dan unit konversi daya di sektor energi terbarukan. Insinyur sering mengevaluasi kemampuan beradaptasi desain, memungkinkan bus bar mendukung percabangan multi-sirkuit, distribusi multi-kutub, atau kombinasi hibrida tembaga dan elemen isolasi komposit.
Peralihan ke arah sumber daya energi terdistribusi dan pengembangan microgrid mempercepat permintaan komponen distribusi listrik modular. Bus bar terminal cocok untuk integrasi dengan perangkat perlindungan sirkuit pintar, memungkinkan diagnostik jarak jauh dan segmentasi jaringan listrik yang terkontrol. Selain itu, kemajuan dalam bahan insulasi termoplastik dan proses stamping presisi mendukung rakitan bus bar yang lebih ringan dan ringkas, sehingga memungkinkan desain kabinet yang lebih efisien untuk sistem otomasi industri canggih.
Panduan Penerapan Praktis, Mekanisme Pemeliharaan, dan Kata Penutup
Saat memasang terminal bus bar di dalam kabinet listrik atau penutup mesin, praktisi menilai spesifikasi torsi, jarak mekanis, kompatibilitas lug konduktor, dan distribusi beban termal. Perakitan yang tepat memerlukan penggunaan pengencang standar, memastikan tekanan seragam di seluruh sambungan baut, dan memverifikasi bahwa semua permukaan perkawinan bersih dan dilapisi dengan tepat. Selama commissioning, alat pencitraan termal dapat digunakan untuk mendeteksi hotspot dan memastikan penyeimbangan beban yang tepat. Inspeksi berkala memeriksa tanda-tanda korosi, terminal kendor, degradasi insulasi, atau titik sambungan yang mengalami tegangan berlebih.
Untuk menjaga integritas operasional, manajer fasilitas menerapkan siklus inspeksi yang selaras dengan profil beban sistem. Sistem arus tinggi mungkin memerlukan evaluasi yang lebih sering, termasuk pengukuran mikrometer terhadap kondisi permukaan konduktor dan verifikasi retensi torsi. Jika terdapat pemicu tekanan lingkungan—seperti lingkungan kelautan, pertambangan, atau pemrosesan bahan kimia—insinyur dapat memasang isolasi tambahan, penghalang kelembapan, atau rumah pelindung di sekitar sistem bus bar.
Bus terminal akan terus memainkan peran penting dalam mengoptimalkan kerangka distribusi listrik di sektor manufaktur, energi, infrastruktur, dan transportasi. Kesederhanaan struktural, stabilitas, dan fleksibilitasnya menjadikannya elemen yang sangat diperlukan dalam desain teknik tenaga. Organisasi yang mencari solusi yang tahan lama dan berkinerja tinggi sering kali mengandalkan merek dengan rekam jejak manufaktur yang presisi dan jaminan kualitas.Mereka semuamenyediakan komponen distribusi terminal rekayasa yang dirancang untuk mendukung aplikasi yang menuntut di berbagai sektor industri. Untuk spesifikasi rinci, konsultasi teknis, atau dukungan proyek,Hubungi kamiuntuk informasi lebih lanjut.
